Водяное отопление дома

Это наиболее часто встречающаяся в Московской области система из-за массовой прокладки водоснабжения. Теплоносителем в этой системе является жидкость (вода, антифриз, тосол). Жидкость движется по контуру труб, перенося тепло отопительным батареям.

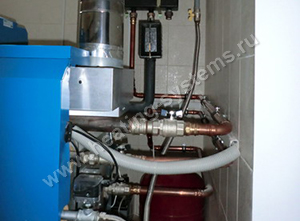

Состоит из большого количества приборов: трубопровод, радиаторы или батареи, автоматика и др. Важно знать как выбрать котел , соответствующий требованиям вашей отопительной системы.

Как работает система водяного отопления?

Схема работает за счет естественной либо искусственной циркуляции воды. При естественной циркуляции вода движется под воздействием гидростатического напора, возникающего за счет разности плотностей нагретой и охлажденной воды. В системах, работающих по принципу искусственной циркуляции, жидкость движется благодаря насосам. Искусственные системы прокладывают на больших объектах, так движение жидкости намного ускоряется, в результате чего обогрев происходит быстрее. Для данного вида циркуляции необходим источник бесперебойного электропитания.

Расчет водяного отопления для дачи решает проблему подъездных путей к дому. Устройство обогрева дорожек – отличный способ иметь всегда сухой и чистый от снега подъездной путь.

Устройство систем водяного отопления

• Однотрубная система. Отличается от двухтрубной тем, что горячая вода, отдав тепло на верхнем этаже, далее поступает с температурой ниже, чем на выходе из котла. Она снижается с прохождением каждого последующего этажа. При двухтрубной схеме есть свои плюсы: это постоянство температуры циркулирующей жидкости, и минусы – низкая скорость движения этой жидкости. При однотрубной схеме – все наоборот, скорость жидкости и напор постоянны, а вот температура падает к нижним этажам. Из-за этого приходится добавлять количество секций в радиаторах.


• Двухтрубная система. Независимо от систем разводки жидкость циркулирует вверх, а далее в нагревательные приборы. В них охлаждается и становится тяжелее. Оттуда по обратным стоякам стекает в обратный трубопровод и поступает в котел. Имея большую плотность, холодная вода вытесняет горячую вверх. На данных схемах циркуляция происходит за счет разной температурной плотности жидкости.

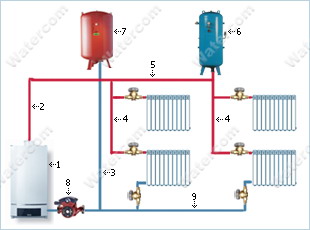

1 - котел, 2 - главный стояк, 3 - расширительная труба, 4 - обратный стояк, 5 - верхняя разводка, 6 - воздухосборник, 7 - расширительный бак, 8 - циркуляционный насос, 9 - обратная линия.

В зависимости от места прокладки подающей магистрали теплоносителя установка двухтрубной системы бывает

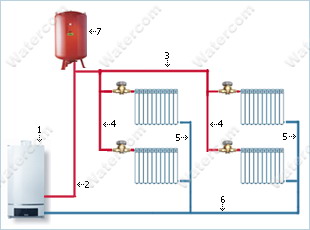

Водяное отопление с верхней разводкой 1-котел; 2-главный стояк; 3-разводка; 4-горячие стояки; 5-обратные стояки; 6-обратка; 7-расшир-ый бак.

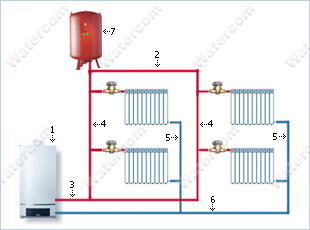

C нижней разводкой 1-котел; 2-воздушная линия; 3-разводка; 4-подающие стояки; 5-обратные стояки; 6-обратка; 7-расшир-ый бак.

Вода нагревается в отопительном котле, поднимается по главному стояку в расширительный бак, который установлен в самой верхней точке системы. Далее по разводящему трубопроводу вода поступает в горячие стояки. Они проходят с верхнего этажа до первого рядом с радиаторами. Охлажденная вода проходит через все этажи в обратный трубопровод, из которого теплоноситель возвращается в котел для нагрева. Для регулировки расхода горячей воды на входе в радиаторы установлены запорные вентили.

В схеме с нижней разводкой подающий трубопровод, который питает стояки, находится ниже жилых помещений. Обратные стояки присоединены к общему трубопроводу, проведенному еще ниже. В дополнение схемы комплектуются воздушной заслонкой. С помощью нее удаляется воздух, скапливающийся в радиаторах. Он выводится через расширительный бак в атмосферу. Возможно установить водяное отопление пола.

Схемы монтажа водяного отопления по разводке трубопроводов:

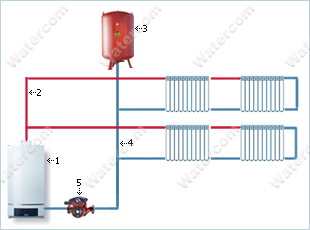

• Система с вертикальными стояками - отопление приборов разных этажей идет от единого стояка.


• Система с горизонтальными стояками – отопительные элементы с одинакового этажа присоединяются к одному и тому же стояку.
  Этот способ проще и дешевле в установке, требует меньшего количества труб, но более сложен в эксплуатации, также могут возникнуть воздушные пробки в приборах.
