Расчет отопления

«Инженерный центр «Системы Отопления» – это комплексный подход, который решает проблему выбора системы и схемы теплоснабжения. Формируем полный перечень отопительного оборудования и закупаемых комплектующих для монтажа.

После наших расчетов Вы будете точно знать:

Наши контакты:

E-mail: info@heating-systems.ru

Гидравлический расчет

Расчет мощности котла

Расчет теплого пола

Система отопления – комплекс взаимосвязанных устройств, объединенных в систему для восполнения тепло недостатков в холодный период года. Это определение означает, что главная задача вычисления теплоснабжения здания- есть управление расходом и распределением тепловой энергии с соблюдением ее минимальных затрат. Самая распространенная, проверенная в различных климатических условиях конструкция нуждается в индивидуальном подсчете, правильно выбранной схемы отопления, надежных комплектующих, качественного проведения монтажных работ, обязательного соблюдения правил эксплуатации и своевременного профилактического технического обслуживания.

Гидравлический расчет

Гидравлический расчет

В задачу гидравлического расчёта отопления входят:

  • определение диаметра труб, опираясь на показатели скорости движения жидкости;
  • учет предполагаемых гидравлических потерь давления;
  • проведение гидравлической увязки всех механизмов и ветвей при нестационарных режимах;
  • подсчет возможных потерь давления и расходования теплоносителя.

Гидравлический подсчет – это очень важный, трудоемкий и сложный этап. С целью не допустить досадных ошибок в вычислении необходимо перед его проведением сделать дополнительные расчетно-графические работы:

  • определить тепловой баланс отапливаемых строений;
  • выбрать тип отопительных приборов или теплообменных поверхностей и определиться с местом их расположения;
  • сделать принципиальный выбор конфигурации, типов трубопровода, регулирующей и запорной арматуры;
  • начертить схему;
  • определить главное циркуляционное кольцо – замкнутый контур, в который последовательно включены все участки трубопровода с учетом максимального расходования жидкости.

Расчет отопления дома Расчет отопления дома

Для правильного выбора мощности котла и отопительных приборов, необходимо рассчитать реальные теплопотери помещений Вашего дома.

Дом теряет тепло через стену, крышу, окна, землю, существенные потери тепла могут приходиться на вентиляцию.

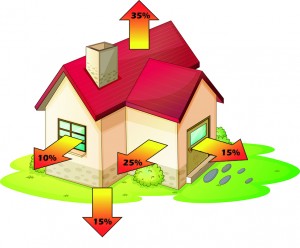

Потери тепла происходят:

  • за счет воздухообмена, включая инфильтрацию - 15%;
  • через наружные стены помещения - 25%;
  • через оконные проёмы - 10%;
  • через крышу здания- 35%;

Системы отопления включают в себя:

  • теплогенератор (котел), который может быть электрическим, газовым, жидкотопливным или комбинированным, т.е. зависимо от используемого вида топлива. Теплогенератор называют сердцем СО;
  • циркуляционный насос, задача которого продвигать теплоноситель по всей системе, добиваясь максимальной циркуляции. При хорошей службе насоса экономится топливо.
  • расширительный бак компенсирует расширение жидкости при повышении его температуры, в результате чего давление остается постоянным;
  • отопительные устройства, т.е. радиаторы (батареи) через которые непосредственно происходит передача тепла в здание;
  • воздухоотводчик борется с завоздушиванием СО;
  • манометр показывает давление в СО;
  • предохранительный клапан при аварийно высоких показателях давления сбрасывает теплоноситель.

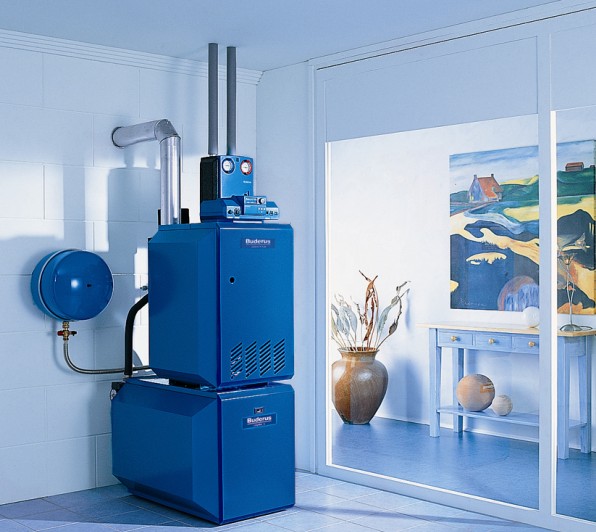

Расчет мощности котла

Расчет мощности котла

Расчет и качество функционирования напрямую зависит от мощности установленного котла. При недостаточной производительности теплогенератора в холодные дни будет ощущаться недостаток тепла, а если производительность избыточная, то будут экономические потери, связанные с расходом топлива. Для безошибочного вычисления силы котла надлежит принять во внимание площадь помещения, не забывая при этом делать поправку на региональные климатические условия. Таблицы удельной силы по различным климатическим зонам можно найти в специальной технической литературе. Далее считают по формуле:

Мощность котла = уд./10

Для определения типа водяного теплообмена главным критерием будет площадь здания, в котором оно будет установлено. Если общая отапливаемая площадь не превышает 100 м3, то будет достаточно оборудование с естественной циркуляцией. При обогреве большей площади здания необходима принудительная циркуляция теплоносителя, которую может обеспечить включенный в конструкцию циркуляционный насос. Причем, установка насоса в обратную линию позволит избавить детали от вредного контакта с водой очень высокой температуры, тем самым удлиняя срок их службы. Непрерывная циркуляция насосов требует от них бесшумности, надежности, простоты эксплуатации и экономного электропотребления.

Перейти в раздел Примеры монтажа котельных

Перейти в раздел каталога Котлы отопления

Расчет количества радиаторов

Расчет мощности котла

Отопительные приборы могут быть в виде инфракрасных излучателей. Секционные батареи имеют наибольший потребительский спрос и получили широчайшее распространение. С целью рассчитать необходимое количество секций необходимо принять во внимание теплоотдачу одной секции, которая исчисляется в ваттах и произвести деление на коэффициент 100. Результатом этого действия будет число квадратных метров, которое обогревает одна секция. Теперь достаточно измерить всю площадь помещения, учитывая при этом высоту потолка до 2,7 м можно без труда подсчитать необходимое количество секций. Кроме того, если помещение угловое или в нем есть балкон, то следует это учесть и прибавить количество секций приблизительно на две или три. Установленные в ниши под подоконником или закрытые декоративными коробами батареи также «съедают» тепло, потому целесообразно будет увеличение количества секций.

При монтаже необходимо соблюдать следующие правила:

  • устанавливать радиаторы следует непосредственно под окнами. Это делается для того чтобы движение холодного воздуха от окна блокировалось поднимающимся теплым воздухом от радиатора;
  • центр окна и цент батареи должны совпадать. Допускается незначительное отклонение составляющее не более 20 мм;
  • ребра нагревательного механизма должны располагаться строго вертикально;
  • он устанавливается таким образом, чтобы расстояние от него до подоконника было не менее 50 мм. Соблюдение этого условия необходимо для того чтобы можно было снять нагревательный прибор без помех. Также следует принять во внимание, что под батареей нужно проводить уборку, поэтому расстояние от него до пола не должно быть менее 60 мм.

Нагревательные приборы представлены в продаже в широком ассортименте и вам предложат то, что соответствует вашим запросам и вашим финансовым возможностям. Радиаторы от некоторых производителей привлекут ваше внимание своим индивидуальным дизайном и, если вы на них остановите свой выбор, то они будут не только обогревать помещение, но и дополнят и украсят своей оригинальностью интерьер вашего дома.

Перейти в раздел Примеры монтажа радиаторов

Перейти в раздел каталога Радиаторы отопления

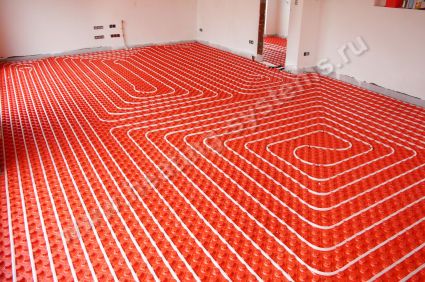

Расчет теплого пола

Расчет теплого пола

По завершению чернового расчета величины предполагаемой теплопотери, в план постройки вносят отметки, обозначающие расположение элементов теплого пола в будущем.

Установка водяных теплых полов не требует какого-либо определенного подбора мебели, ведь можно поместить трубы и под ней.

Используя теплый пол как источник обогрева, Вы получаете возможность отопления комнаты, тепловая нагрузка которой равняется порядка 70 Вт/м2. Отступление от данной величины мощности может объясняться следующим:

  • промежутками укладки трубы в контуре отопления;
  • величиной поперечника трубы;
  • температурными характеристиками теплоносителя, который перемещается по трубам;
  • видом напольного покрытия и его тепловыми параметрами;
  • теплоизоляционным материалом;
  • тепловыми характеристиками материала и толщиной стяжки;
  • комнатной температурой (определяется ее функциями).

Черновые схемы системы теплоснабжения должны быть согласованы, после чего необходимо полностью рассчитать проект и указать в нем:

  • полную мощность имеющихся отопительных контуров (на стенах, полу и т.д.);
  • модель, удельную мощность и основные параметры отопительных приборов;
  • величину поперечника трубы и интервал укладки;
  • сколько имеется распределительных коллекторов и каковы их технические характеристики;
  • описание запорных и регулирующих конструкционных устройств (вентилей, кранов и других) с указанием технических характеристик;
  • послойную схему размещения всех составляющих теплого пола.

Перейти в раздел Примеры монтажа теплых полов

Современные системы отопления для дома - это системы с бесконечно изменяющимся тепловым режимом во время эксплуатации, что требует установки определенного оборудования для отслеживания этих изменений и правильного и незамедлительного реагирования на них. Новейшие подходы, рациональные конструктивные решения, использование различных материалов в теплообмене приводит к необходимости проведения тщательных и подробных расчетов. В этих условиях специалисты производящие подсчет должны обладать обширными постоянно пополняемыми знаниями. Правильно проведенная работа определит максимально эффективную мощность по обогреву вашего дома. Учитывая серьезность и важность задачи, будет правильнее обратиться за проведением таких услуг в специальные учреждения, где настоящие профессионалы сделают все с гарантией. Кроме того, для того чтобы в доме в холодное время года было уютно и тепло, нужно чтобы правильный расчет при проведении монтажа теплоснабжения воплотился в жизнь без досадных ошибок и халтуры.
